本课时主要介绍保护模式下的内存管理机制，以分段存储部分介绍为主，分页部分在后面的章节中介绍。
参考文档为《Intel® 64 and IA-32 Architectures Software Developer’s Manual Volume 3 (3A, 3B, 3C & 3D): System Programming Guide》，仅关注其中的第3章。

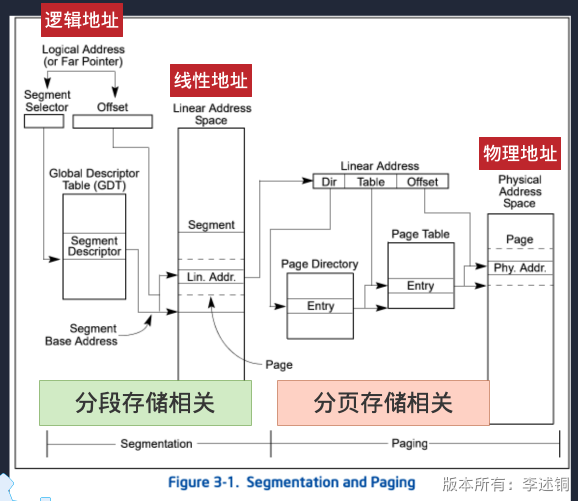

IA32内存管理机制概览

IA32将内存管理分为两部分：段式存储和页式存储，目前我们只考虑了段式存储。由于这种处理，所以得出了三种类型的地址：逻辑地址、线性地址、物理地址。

  • 物理地址：实际物理内存中的地址

  • 逻辑地址：使用段+偏移表示的地址

  • 线性地址：将段+偏移进行转换后的地址，也是我们程序中所用的地址。如果分页机制未开启，则线性地址=物理地址。
    （注：以上在操作系统教材中是有相关介绍的，可以参考下这些郝教材）

其中段式存储特点如下：

  • 将线性地址空间转变成多个段（segments）

  • 每个段带有相关的保护机制

  • 有多种类型的段：数据、代码、栈、门、tss

  • 使用的地址为逻辑地址，即段选择子+偏移

页式存储的特点如下：

  • 将线性地址转换为逻辑地址

  • 在较小的内存上实现更大的虚拟内容

  • 按需加载等功能
    \image (21).png

参考文档的第88页

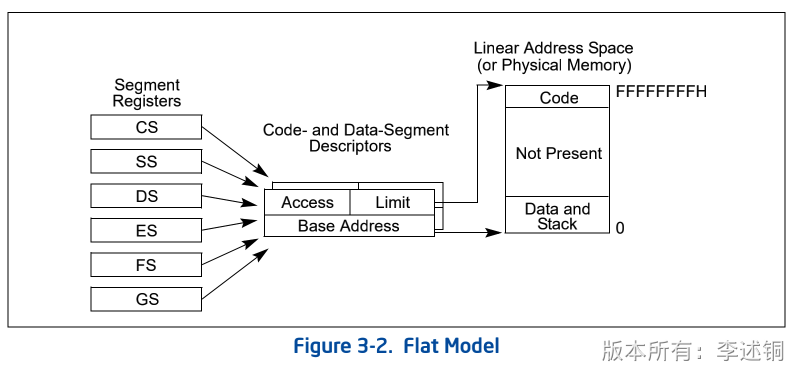

平坦模型

IA32中段式存储比较复杂，用起来很容易晕，我就晕过。所以课程里使用的是基础平坦模型，其特点如下：
只用了两个段：代码段和数据段（课程的最后会用到4个）
段起始地址均为0，大小为4GB。即不管实际有没有那么大的内存空间，都设置成那么大。访问不存在的区域会产生保护异常。
\image (22).png
即采用上述模型中，我们不使用limit界限检查，也不使用段的基地址功能，这样程序处理会更为简单。
（注：最终我们的系统采用的模型和上述略有些不同，这在以后会再提及）

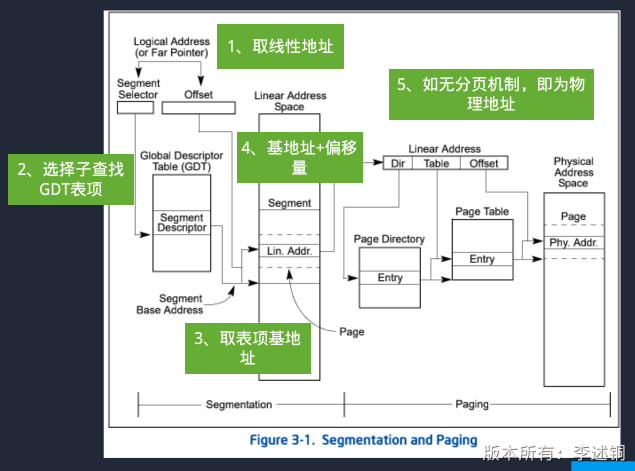

逻辑地址到线性地址的转换
在程序进行内存访问时，会进行逻辑地址的转换，转换到线性地址（暂不考虑分页机制)，转换过程如下：
\image (23).png

参考资料

课程附带的intel编程文档卷3：Intel® 64 and IA-32 Architectures Software Developer’s Manual Volume 3 (3A, 3B, 3C & 3D): System Programming Guide
